ESTÁNDAR IEEE

                                           ESTÁNDAR  IEEE

El estándar 'IEEE 802.11' define el uso de los dos niveles inferiores de la arquitectura OSI (capas física y de enlace de datos), especificando sus normas de funcionamiento en una WLAN. Los protocolos de la rama 802.x definen la tecnología de redes de área local y redes de área metropolitana.


El estándar 802.11 establece los niveles inferiores del modelo OSI para las conexiones inalámbricas que utilizan ondas electromagnéticas, por ejemplo:

La capa física (ofrece tres tipos de codificación de información.

La capa de enlace de datos compuesta por dos subcapas: control de enlace lógico (LLC) y control de acceso al medio (MAC).


La capa física define la modulación de las ondas de radio y las características de señalización para la transmisión de datos mientras que la capa de enlace de datos define la interfaz entre el bus del equipo y la capa física, en particular un método de acceso parecido al utilizado en el estándar Ethernet, y las reglas para la comunicación entre las estaciones de la red. En realidad, el estándar 802.11 tiene tres capas físicas que establecen modos de transmisión alternativos:



Espectro ensanchado por secuencia directa(DSSS)
Espectro ensanchado por salto de frecuencia(FHSS)

802.11a:

El estándar 802.11 (llamado WiFi 5) admite un ancho de banda superior (el rendimiento total máximo es de 54 Mbps aunque en la práctica es de 30 Mpbs). El estándar 802.11a provee ocho canales de radio en la banda de frecuencia de 5 GHz.

802.11b:
El estándar 802.11 es el más utilizado actualmente. Ofrece un rendimiento total máximo de 11 Mpbs (6 Mpbs en la práctica) y tiene un alcance de hasta 300 metros en un espacio abierto. Utiliza el rango de frecuencia de 2,4 GHz con tres canales de radio disponibles.

802.11c:

El estándar combinado 802.11c no ofrece ningún interés para el público general. Es solamente una versión modificada del estándar 802.1d que permite combinar el 802.1d con dispositivos compatibles 802.11 (en el nivel de enlace de datos).

802.11d:

El estándar 802.11d es un complemento del estándar 802.11 que está pensado para permitir el uso internacional de las redes 802.11 locales. Permite que distintos dispositivos intercambien información en rangos de frecuencia según lo que se permite en el país de origen del dispositivo.

802.11e:

El estándar 802.11e está destinado a mejorar la calidad del servicio en el nivel de la capa de enlace de datos. El objetivo del estándar es definir los requisitos de diferentes paquetes en cuanto al ancho de banda y al retardo de transmisión para permitir mejores transmisiones de audio y vídeo.

La especificación IEEE 802.11e ofrece un estándar inalámbrico que permite interoperar entre entornos públicos, de negocios y usuarios residenciales, con la capacidad añadida de resolver las necesidades de cada sector. A diferencia de otras iniciativas de conectividad sin cables, ésta puede considerarse como uno de los primeros estándares inalámbricos que permite trabajar en entornos domésticos y empresariales. La especificación añade, respecto de los estándares 802.11b y 802.11a, características QoS y de soporte multimedia, a la vez que mantiene compatibilidad con ellos.

802.11f:

El 802.11f es una recomendación para proveedores de puntos de acceso que permite que los productos sean más compatibles. Utiliza el protocolo IAPP (Protocolo Punto Inter-Access) que le permite a un usuario itinerante cambiarse claramente de un punto de acceso a otro mientras está en movimiento sin importar qué marcas de puntos de acceso se usan en la infraestructura de la red. También se conoce a esta propiedad simplemente como itinerancia.

802.11g:

El estándar 802.11g ofrece un ancho de banda elevado (con un rendimiento total máximo de 54 Mbps pero de 30 Mpbs en la práctica) en el rango de frecuencia de 2,4 GHz. El estándar 802.11g es compatible con el estándar anterior, el 802.11b, lo que significa que los dispositivos que admiten el estándar 802.11g también pueden funcionar con el 802.11b y el  promedio es de 22,0 Mbit/s de velocidad real de transferencia, similar a la del estándar 802.11a.

802.11h:

El estándar 802.11h tiene por objeto unir el estándar 802.11 con el estándar europeo (HiperLAN 2, de ahí la h de 802.11h) y cumplir con las regulaciones europeas relacionadas con el uso de las frecuencias y el rendimiento energético.

Con el fin de respetar estos requerimientos, 802.11h proporciona a las redes 802.11a la capacidad de gestionar dinámicamente tanto la frecuencia, como la potencia de transmisión.

802.11i:

Está dirigido a batir la vulnerabilidad actual en la seguridad para protocolos de autenticación y de codificación. El estándar abarca los protocolos 802.1x, TKIP(Protocolo de Claves Integra – Seguras – Temporales), y AES(Estándar de Cifrado Avanzado). Se implementa en WPA2.

802.11j:

Es equivalente al 802.11h  en la regulación Japonesa.

802.11k:

Permite a los conmutadores y puntos de acceso inalámbricos calcular y valorar los recursos de radiofrecuencia de los clientes de una red WLAN, mejorando así su gestión. Está diseñado para ser implementado en software, para soportarlo el equipamiento WLAN sólo requiere ser actualizado. Y, como es lógico, para que el estándar sea efectivo, han de ser compatibles tanto los clientes (adaptadores y tarjetas WLAN) como la infraestructura (puntos de acceso y conmutadores WLAN).

802.11n:

 La velocidad real de transmisión podría llegar a los 300 Mbps (lo que significa que las velocidades teóricas de transmisión serían aún mayores), y debería ser hasta 10 veces más rápida que una red bajo los estándares 802.11a y 802.11g, y unas 40 veces más rápida que una red bajo el estándar 802.11b.

A diferencia de las otras versiones de Wi-Fi, 802.11n puede trabajar en dos bandas de frecuencias: 2,4 GHz (la que emplean 802.11b y 802.11g) y 5 GHz (la que usa 802.11a). Gracias a ello, 802.11n es compatible con dispositivos basados en todas las ediciones anteriores de Wi-Fi. Además, es útil que trabaje en la banda de 5 GHz, ya que está menos congestionada y en 802.11n permite alcanzar un mayor rendimiento.

802.11p:

Este estándar opera en el espectro de frecuencias de 5,90 GHz y de 6,20 GHz, especialmente indicado para automóviles. Será la base de las comunicaciones dedicadas de corto alcance(DSRC) en Norteamérica. La tecnología DSRC permitirá el intercambio de datos entre vehículos y entre automóviles e infraestructuras en carretera.

DSRC: Comunicaciones de corto alcance Dedicados

802.11r:

El estándar 802.11r se elaboró para que pueda usar señales infrarrojas. Este estándar se ha vuelto tecnológicamente obsoleto.

802.11s:

Es un IEEE 802.11 enmienda para la creación de redes de malla, que define cómo los dispositivos inalámbricos pueden interconectar para crear una red de malla inalámbrica, que puede ser utilizado para topologías estáticas y redes ad hoc .

802.11u:

es una enmienda a la norma IEEE 802.11 WLAN  estándares que proporciona para la conexión a redes externas utilizando dispositivos inalámbricos comunes tales como teléfonos inteligentes  y Tablet PC  .

802.11v:

IEEE 802.11v servirá para permitir la configuración remota de los dispositivos cliente. Esto permitirá una gestión de las estaciones de forma centralizada (similar a una red celular) o distribuida, a través de un mecanismo de capa 2. Esto incluye, por ejemplo, la capacidad de la red para supervisar, configurar y actualizar las estaciones cliente. Además de la mejora de la gestión, las nuevas capacidades proporcionadas por el 11v se desglosan en cuatro categorías: mecanismos de ahorro de energía con dispositivos de mano VoIP  Wi-Fi en mente; posicionamiento, para proporcionar nuevos servicios dependientes de la ubicación; temporización, para soportar aplicaciones que requieren un calibrado muy preciso; y coexistencia, que reúne mecanismos para reducir la interferencia entre diferentes tecnologías en un mismo dispositivo.

802.11w:

Es una enmienda aprobada para el IEEE 802.11 estándar para aumentar la seguridad de sus marcos de gestión.

Link:IEEE_802.11

Link:IEEE 802.11
Link:DSSS
Link:FHSS

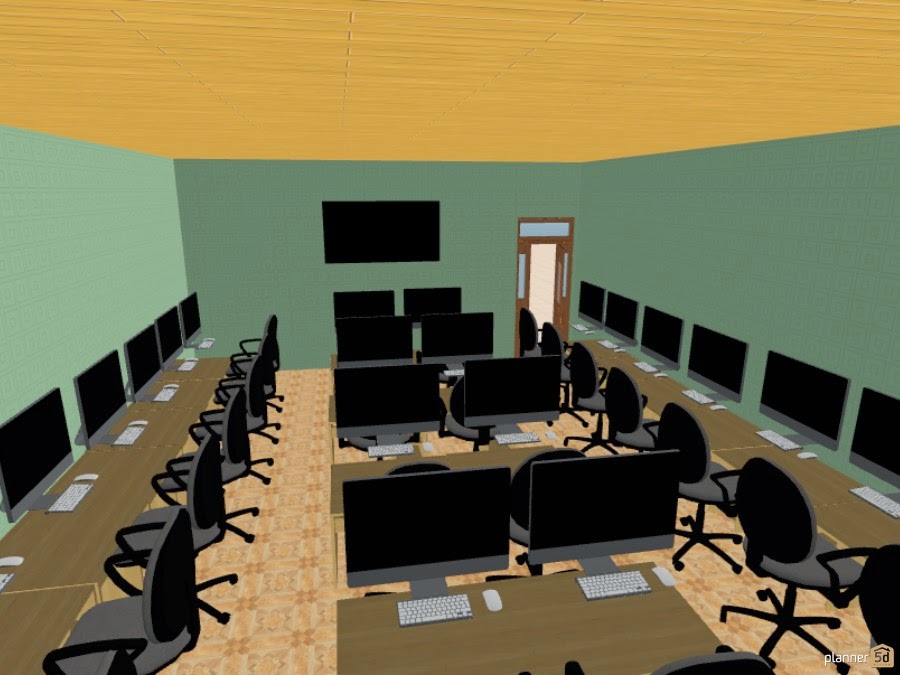

IMAGENES DE UNA SALA DE COMPUTO EN PLANNER 5D

MONTAJE DE UNA SALA DE COMPUTO

Una sala de informática de 28 computadores:

altura 2.75 metros

ancho 5.15 metros

largo 8.27 metros

DIRECCIONES IP Y RIP. lección 5

                                            DIRECCIONES IP

Una dirección IP es una etiqueta numérica que identifica, de manera lógica y jerárquica, a una interfaz  de un dispositivo dentro de una red que utilice el protocolo IP (Internet Protocol), Utilizando las IP,  los dispositivos de la red puedan localizarse entre sí y compartir información,que corresponde al nivel de red del  modelo OSI.

Direcciones IP Conformada por 32 bits divididos en 4 octetos. Cada octeto vas de 0 a 255 y de esta forma identifica cada uno de los computadores existentes en una red.

Las direcciones IP están escritas en binarios, teniendo su equivalente en decimal. En un principio tenían asignación aleatoria, pero con el tiempo se implementaron soluciones de ingeniería que permitieran optimizar las direcciones y sus usos.

En las redes de computadoras, la dirección MAC (siglas en inglés de media access control; en español "control de acceso al medio") es un identificador de 48 bits (6 bloques hexadecimales) que corresponde de forma única a una tarjeta o dispositivo de red.

 Se conoce también como dirección física, y es única para cada dispositivo. Está determinada y configurada por el IEEE (los últimos 24 bits) y el fabricante (los primeros 24 bits) utilizando el organizationally unique identifier. La mayoría de los protocolos que trabajan en la capa 2 del modelo OSI usan una de las tres numeraciones manejadas por el IEEE: MAC-48, EUI-48, y EUI-64, las cuales han sido diseñadas para ser identificadores globalmente únicos. No todos los protocolos de comunicación usan direcciones MAC, y no todos los protocolos requieren identificadores globalmente únicos.

Una dirección IP es una serie de números binarios que provee información sobre la red y el host (ordenador o dispositivo). Actualmente existen dos versiones de IP:

las IPv4 (Protocolo de Internet Versión 4) y las IPv6 (Protocolo de Internet versión 6).


                                                        CLASIFICACIÓN

Las direcciones IP  públicas:

Las direcciones IP públicas son aquellas que permiten que cada dispositivo conectado a una red pueda ser identificado. Cuándo un dispositivo se conecta a internet   u otra red publica se le asigna una dirección IP de las que disponga su proveedor de acceso (ISP, Internet Service Provider) y así  el servidor utiliza la dirección  del usuario para saber dónde enviar la información de vuelta.

las direcciones IP privadas:

Cuándo se crea una red de trabajo local (LAN, Local Area Network) en la que se conectan diversos ordenadores y dispositivos entre sí, ya sea con cables o través de WiFi, están formando una red privada. Dentro de esta red cada dispositivo conectado dispone de una dirección IP para poder ser reconocido dentro de la red y así poder compartir información y recursos.

 Un router, o enrutador, se encarga de asignar la IP privada a cada dispositivo de la red y direccionar los datos y comunicación entre ellos según las IP privadas asignadas.


                                                             ASIGNACIÓN


DIRECCIÓN  IP FIJA : también conocida como IP estática o dedicada, es asignada por el proveedor de acceso a internet (ISP) de forma permanente a un cliente. El cliente tendrá siempre la misma dirección IP mientras dure su contrato con la compañía. Las direcciones IP públicas estáticas son utilizadas principalmente por compañías de hosting u otros servicios de internet. También suelen ser preferidas por personas que utilizan servicios de VOIP (servicios de voz por IP).

DIRECCIÓN IP DINAMICA: se asigna escogiendo una que esté disponible en el repertorio del ISP en el momento en que se establezca la conexión a internet. El cliente, por tanto, no tiene siempre la misma dirección IP pública sino que cambia si se desconecta de internet y vuelve a conectarse (por ejemplo cuándo se apaga el router y se vuelve a encender). La mayoría de conexiones a internet domésticas utilizan direcciones IP dinámicas.

IANA (Internet Assigned Numbers Authority) es la entidad responsable de supervisar la asignación global de direcciones IP y otros protocolos relacionados. IANA antes era una organización autónoma pero ahora trabaja junto a la ICANN (Internet Corporation for Assigned Names and Numbers). La ICANN es la organización responsable de la asignación de direcciones IP y nombres de dominio y otros identificadores en internet.

                                              RIP(Routing Information Protocol)

                                        Protocolo de Información de Enrutamiento

Es un protocolo de puerta de enlace interna o IGP (Interior Gateway Protocol) utilizado por los routers (encaminadores) para intercambiar información acerca de redes IP a las que se encuentran conectados.

Su algoritmo de encaminamiento está basado en el vector de distancia, ya que calcula la métrica o ruta más corta posible hasta el destino a partir del número de "saltos" o equipos intermedios que los paquetes IP deben atravesar. El límite máximo de saltos en RIP es de 15, de forma que al llegar a 16 se considera una ruta como inalcanzable o no deseable. A diferencia de otros protocolos, RIP es un protocolo libre es decir que puede ser usado por diferentes router y no únicamente por un solo propietario con uno como es el caso de IGRP que es de Cisco Systems.

RIPv1:

La definición original, recogida en el RFC 1058, define RIP como un protocolo de enrutamiento con clase, es decir, basado en las clases de las direcciones IP. Por tanto, RIPv1 no soporta máscaras de tamaño variable (VLSM) ni direccionamiento sin clase (CIDR). Esto implica que las redes tratadas por este protocolo deben tener la máscara de red predefinida para su clase de dirección IP, lo que resulta poco eficiente. Además, RIPv1 tampoco incluye ningún mecanismo de autentificación de los mensajes, haciéndolo vulnerable a ataques.



Pues las clases D y E están reservadas para experimentación e investigación.

Existen rangos especiales, tales como el 127.0.0.0 al 127.255.255.255 que son interpretadas como direcciones realimentadas, pues siempre están apuntando al dispositivo local, como si estuviesen llegando de internet.

• Dirección IP : Es la dirección lógica asignada a un computador en la red.

• Máscara de subred : Valor de acompañamiento que indica la cantidad de computadores en una red.

• Puerta de enlace predeterminada : Es la dirección IP que permite la interconexión con internet.

• Servidores DNS : Son aquellos que hacen la traducción de los Nombres de Dominio; (http://www.colombia.com). E indica las ruta que debe seguir la información en Internet.

• DNS : Servidor de Nombre de Dominio (Domain Name Server).

RIPv2 :

RIPv2 es sin clase, soporta VLSM(máscaras de tamaño variable)y CIDR(direccionamiento sin clase), añade la autenticacion, soporta subredes,  tiene retrocompatibilidad con RIPv1, se mantuvo la limitación de 15 saltos.

Link : Direcciónes IP

Link: Direcciónes IP privadas

Link: RIP

Link: Dirección MAC

PROTOCOLOS DE REDES. lección 4

                                               ARQUITECTURA DE RED

Las redes deben admitir una amplia variedad de aplicaciones y servicios, como así también funcionar con diferentes tipos de infraestructuras físicas. El término arquitectura de red, en este contexto, se refiere a las tecnologías que admiten la infraestructura y a los servicios y protocolos programados que pueden trasladar los mensajes en toda esa infraestructura.

 Debido a que Internet evoluciona, al igual que las redes en general, descubrimos que existen cuatro características básicas que la arquitectura subyacente necesita para cumplir con las expectativas de los usuarios:

 • Tolerancia a fallas :Una red tolerante a fallas es la que limita el impacto de una falla del software o hardware y puede recuperarse rápidamente cuando se produce dicha falla. Estas redes dependen de enlaces o rutas redundantes entre el origen y el destino del mensaje

• Escalabilidad :  Una red escalable puede expandirse rápidamente para admitir nuevos usuarios y aplicaciones sin afectar el rendimiento del servicio enviado a los usuarios actuales. Miles de nuevos usuarios y proveedores de servicio se conectan a Internet cada semana. La capacidad de la red de admitir estas nuevas interconexiones depende de un diseño jerárquico en capas para la infraestructura física subyacente y la arquitectura lógica.

• Calidad del servicio(QoS) : La calidad de estos servicios se mide con la calidad de experimentar la misma presentación de audio y vídeo en persona. Las redes de voz y vídeo tradicionales están diseñadas para admitir un único tipo de transmisión y, por lo tanto, pueden producir un nivel aceptable de calidad. Los nuevos requerimientos para admitir esta calidad de servicio en una red convergente cambian la manera en que se diseñan e implementan las arquitecturas de red.

 • Seguridad :internet evolucionó de una internetwork de organizaciones gubernamentales y educativas estrechamente controlada a un medio ampliamente accesible para la transmisión de comunicaciones personales y empresariales. Como resultado, cambiaron los requerimientos de seguridad de la red. Las expectativas de privacidad y seguridad que se originan del uso de internetworks para intercambiar información empresarial crítica y confidencial excede lo que puede enviar la arquitectura actual.  se están implementando muchas herramientas y procedimientos para combatir los defectos de seguridad inherentes en la arquitectura de red.

                                                             MODELO OSI

                      Open System Interconnection (sistemas de interconexión abiertos)

el modelo OSI fue diseñado por la Organización Internacional para la Estandarización (ISO, International Organization for Standardization) para proporcionar un marco sobre el cual crear una suite de protocolos de sistemas abiertos. La visión era que este conjunto de protocolos se utilizara para desarrollar una red internacional que no dependiera de sistemas propietarios.

El núcleo de este estándar es el modelo de referencia OSI, una normativa formada por siete capas que define las diferentes fases por las que deben pasar los datos para viajar de un dispositivo a otro sobre una red de comunicaciones.

se divide en 7 capas:

Capa física: es la que se encarga de la topología de la red y de las conexiones globales de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información.

Capa de enlace de datos:es la segunda capa del modelo OSI, el cual es responsable de la transferencia fiable de información a través de un circuito de transmisión de datos.

Capa de red:Se encarga de identificar el enrutamiento existente entre una o más redes. Las unidades de información se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos de enrutamiento.  Su misión es conseguir que los datos lleguen desde el origen al destino aunque no tengan conexión directa

Capa de transporte: Encargado de la transferencia libre de errores de los datos entre el emisor y el receptor, aunque no estén directamente conectados, así como de mantener el flujo de la red. La tarea de esta capa es proporcionar un transporte de datos confiable y económico de la máquina de origen a la máquina destino, independientemente de la red de redes física en uno

Capa de sesión: Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción.

La capa de sesión surge como una forma de organizar y sincronizar el diálogo y controlar el intercambio de datos.

Capa de presentación : El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible

Capa de aplicación: Ofrece a las aplicaciones (de usuario o no) la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (POP y SMTP), gestores de bases de datos y protocolos de transferencia de archivos (FTP).

                                                          MODELO TCP/IP

               Protocolo de Control de Transmisión (TCP) y Protocolo de Internet (IP)

El modelo TCP/IP describe un conjunto de guías generales de diseño e implementación de protocolos de red específicos para permitir que un equipo pueda comunicarse en una red. TCP/IP provee conectividad de extremo a extremo especificando cómo los datos deberían ser formateados, direccionados, transmitidos, enrutados y recibidos por el destinatario. Existen protocolos para los diferentes tipos de servicios de comunicación entre equipos.Este modelo es el implantado actualmente a nivel mundial: fue utilizado primeramente en ARPANET y es utilizado actualmente a nivel global en Internet y redes locales.

se divide en 4  capas:

Capa nodo a red: equivalente a los niveles físico y de enlace de datos en OSI.

Capa internet :  equivalente al Nivel de red en OSI, en la que se define un formato de paquete y protocolo primario que se denomina IP.

Capa  transporte: equivalente al de OSI.

Capa aplicación : también equivalente a la  capas 5 (sesión), 6 (presentación) y 7 (aplicación) del modelo OSI .Crearon una capa de aplicación que maneja aspectos de representación, codificación y control de diálogo.

                                                     MODELO CLIENTE-SERVIDOR


 La arquitectura cliente-servidor es un modelo de aplicación distribuida en el que las tareas se reparten entre los proveedores de recursos o servicios, llamados servidores, y los demandantes, llamados clientes. Un cliente realiza peticiones a otro programa, el servidor, quien le da respuesta. Esta idea también se puede aplicar a programas que se ejecutan sobre una sola computadora, aunque es más ventajosa en un sistema operativo multiusuario distribuido a través de una red de computadoras.

                                              MODELO PEER-TO-PEER

 Es una red de computadoras en la que todos o algunos aspectos funcionan sin clientes ni servidores fijos, sino una serie de nodos que se comportan como iguales entre sí. Es decir, actúan simultáneamente como clientes y servidores respecto a los demás nodos de la red.

 Las redes par a par permiten el intercambio directo de información, en cualquier formato, entre los ordenadores interconectados.

Link : Redes de computadoras

MEDIO DE TRASMISIÓN Y TIPOS DE REDES. lección 3

                                                    MEDIOS  DE TRASMISIÓN

Medio de transmisión es el canal que permite la transmisión de información entre dos terminales de un sistema de transmisión. La transmisión se realiza habitualmente empleando ondas electromagnéticas que se propagan a través del canal. A veces el canal es un medio físico y otras veces no, ya que las ondas electromagnéticas son susceptibles de ser transmitidas por el vacío.

Canal de comunicación es el medio de transmisión por el que viajan las señales portadoras de información emisor y receptor. Es frecuente referenciarlo también como canal de datos.

Los canales pueden ser personales o masivos: los canales personales son aquellos en donde la comunicación es directa. Voz a voz. Puede darse de uno a uno o de uno a varios. Los canales masivos pueden ser escrito, radial, televisivo e informático.

En telecomunicaciones, el término canal también tiene los siguientes significados:

 1. Una conexión entre los puntos de inicio y terminación de un circuito.

 2. Un camino único facilitado mediante un medio de transmisión que puede ser:

 • Con separación física, tal como un par de un cable multipares.

 • Con separación eléctrica, tal como la multiplexación por división de frecuencia (MDF) o por división de tiempo (MDT).

3. Un camino para el transporte de señales eléctricas o electromagnéticas, usualmente distinguido de otros caminos paralelos mediante alguno de los métodos señalados en el punto anterior.

4. En conjunción con una predeterminada letra, número o código, hace referencia a una radiofrecuencia específica.

 5. Porción de un medio de almacenamiento, tal como una pista o banda, que es accesible a una cabeza o estación de lectura o escritura. 6. En un sistema de comunicaciones, es la parte que conecta una fuente (generador) a un sumidero (receptor) de datos.

6. En un sistema de comunicaciones, es la parte que conecta una fuente (generador) a un sumidero (receptor) de datos.

En comunicación, cada canal de transmisión es adecuado para algunas señales concretas y no todos sirven para cualquier tipo de señal. Por ejemplo, la señal eléctrica se propaga bien por canales conductores, pero no ocurre lo mismo con las señales luminosas. Un canal está definido desde el punto de vista telemático por sus propiedades físicas: naturaleza de la señal que es capaz de transmitir, velocidad de transmisión, ancho de banda, nivel de ruido que genera, modo de inserción de emisores y receptores, etc.

Ethernet es un estándar de redes de área local para computadores con acceso al medio por detección de la onda portadora y con detección de colisiones (CSMA/CD). Su nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI.

Dependiendo de la forma de conducir la señal a través del medio, los medios de transmisión se pueden clasificar en dos grandes grupos: medios de transmisión guiados y medios de transmisión no guiados

                                         REDES POR TIPOS DE CONEXIÓN

La diferencia radica que en los medios guiados el canal por el que se transmite las señales son medios físicos, es decir, por medio de un cable; y en los medios no guiados no son medios físicos.

Medios de transmisión  guiados:

Se caracterizan porque confinan los datos a caminos físicos específicos.

Ejemplos : cable coaxial, cable par trenzado, fibra óptica y otro tipo de cable. Los sistemas de TV por cable usan medios guiados.

Cable coaxial o coax : es un tipo de cable que se utiliza para transmitir señales de electricidad de alta frecuencia. Estos cables cuentan con un par de conductores concéntricos: el conductor vivo o central que está destinado a transportar los datos, y el conductor exterior, blindaje o malla, el cual actúa como retorno de la corriente y referencia de tierra. Entre ambos se sitúa el dieléctrico, una capa aisladora.



Cable par trenzado:  un par trenzado consiste en 2 cables de cobre aislado, los cuales están unidos entre sí de forma similar a una estructura de ADN; esta forma trenzada se utiliza para reducir la interferencia eléctrica entre dos o más pares de cobre o bien interferencias del exterior. Debido a su fácil instalación, velocidad de transmisión de hasta varios Mbps y bajo coste, los pares trenzados se utilizan ampliamente.

Dependiendo de la forma en que se agrupen los pares, encontramos:

A.(UTP) Unshielded twisted pair o «par trenzado sin blindaje»: son los más simples. El par trenzado UTP categoría 5 está recubierto de una malla de teflón que no es conductora.su impedancia es de 100 ohmios.



B.(STP) Shielded twisted pair  o «par trenzado blindado»: se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje y su impedancia es de 150 ohmios.



C.(FTP) Foiled twisted pair o «par trenzado con blindaje global»: Cables pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 120 ohmios.



D.(FSTP)Screened fully shielded twisted pair  o pantallado Par Trenzado con Blindaje Completo : es un tipo especial de cable que utiliza múltiples versiones de protección metalica, estos son blindados y apantallados.

Así mismo, dependiendo del número de pares que tenga un cable, el número de vueltas por metro que posee su trenzado y los materiales utilizados, los estándares de cableado clasifican a los pares trenzados por categorías: categoría 1, 2, 3, 4, 5, 5e, 6, 6a, 7, 7a, 8, 9.

 Fibra óptica: es un medio de transmisión, empleado habitualmente en redes de datos, consistente en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz normalmente emitidos por un láser o LED que representan los datos a transmitir.

En el interior de la fibra óptica, el haz de luz se refleja contra las paredes en ángulos muy abiertos, así que prácticamente avanza por su centro. Esto permite transmitir las señales casi sin pérdida por largas distancias. La fibra óptica ha reemplazado a los cables de cobre por su costo/beneficio.



Medio de transmisión no  guiados:

Los medios no guiados transportan ondas electromagnéticas sin usar un conductor físico. Este tipo de comunicación se denomina Comunicación Inalámbrica.

ejemplo: microondas terrestre, satélites, wifi, wimax, inflarojo, láser, radio frecuencia  y otra redes inalambricas

Microondas  terrestres : las microondas están definidas como un tipo de onda electromagnética situada en el intervalo del milímetro al metro y cuya propagación puede efectuarse por el interior de tubos metálicos. Tiene como características que su ancho de banda varía entre 300 a 3.000 MHz, aunque con algunos canales de banda superior, entre 3´5 GHz y 26 GHz. Es usado como enlace entre una empresa y un centro que funcione como centro de conmutación del operador, o como un enlace entre redes LAN.

Las principales aplicaciones de un sistema de microondas terrestre son las siguientes:

•Telefonía básica (canales telefónicos)
•Datos

•Telegrafo/Telex/Facsímile

•Canales de Televisión.

•Video

•Telefonía Celular (entre troncales)



Satélites: conocidas como microondas por satélite, esta basado en la comunicación llevada a cabo a través de estos dispositivos, los cuales después de ser lanzados de la tierra y ubicarse en la orbita terrestre siguiendo las leyes descubiertas por Kepler, realizan la transmisión de todo tipo de datos, imágenes, etc., según el fin con que se han creado. Las microondas por satélite manejan un ancho de banda entre los 3 y los 30 Ghz, y son usados para sistemas de televisión, transmisión telefónica a larga distancia y punto a punto y redes privadas punto a punto. Las microondas por satélite, o mejor, el satélite en si no procesan información sino que actúa como un repetidor-amplificador y puede cubrir un amplio espacio de espectro terrestre



WI-FI (Wireless-Fidelity) : es un mecanismo de conexión de dispositivos electrónicos de forma inalámbrica. Los dispositivos habilitados con wifi, tales como un ordenador personal, una consola de videojuegos, un smartphone, o un reproductor de audio digital, pueden conectarse a Internet a través de un punto de acceso de red inalámbrica. Dicho punto de acceso tiene un alcance de unos 20 metros en interiores, una distancia que es mayor al aire libre.

La norma IEEE 802.11 fue diseñada para sustituir el equivalente a las capas físicas y MAC de la norma 802.3 (Ethernet). Esto quiere decir que en lo único que se diferencia una red wifi de una red Ethernet es en cómo se transmiten las tramas o paquetes de datos; el resto es idéntico. Por tanto, una red local inalámbrica 802.11 es completamente compatible con todos los servicios de las redes locales (LAN) de cable 802.3 (Ethernet).



WiMAX Siglas de Worldwide Interoperability for Microwave Access (interoperabilidad mundial para acceso por microondas), es una norma de transmisión de datos que utiliza las ondas de radio en las frecuencias de 2,3 a 3,5 GHz y puede tener una cobertura de hasta 50 km. Es una tecnología dentro de las conocidas como tecnologías de última milla, también conocidas como bucle local que permite la recepción de datos por microondas y retransmisión por ondas de radio. El estándar que define esta tecnología es el IEEE 802.16. Una de sus ventajas es dar servicios de banda ancha en zonas donde el despliegue de cable o fibra por la baja densidad de población presenta unos costos por usuario muy elevados (zonas rurales).



                               REDES  POR DIRECCIONAMIENTO DE DATOS

Simplex: Sólo permiten la transmisión en un sentido (unidireccional).

Un ejemplo típico es el caso de la fibra óptica; en estos casos se puede recurrir a sistemas en anillo o con doble fibra para conseguir una comunicación completa. Aunque en la actualidad ya existe la posibilidad de enviar y recibir señal a través de una sola fibra óptica pero en diferentes longitudes de onda. Este modo de transmisión permite que la información discurra en un solo sentido y de forma permanente. Con esta fórmula es difícil la corrección de errores causados por deficiencias de línea (por ejemplo, la señal de televisión).



Duplex o Full-duplex : los dos equipos involucrados son sistemas capaz de mantener una comunicación bidireccional, enviando y recibiendo mensajes de forma simultánea.

*Medio físico (capaz de transmitir en ambos sentidos)

*Sistema de transmisión (capaz de enviar y recibir a la vez)

*Protocolo o norma de comunicación empleado por los equipos terminales



Semi-dúpIex(half-duplex): el modo de transmision de información se realiza en ambos sentidos,pero no simultaneo.

Por ejemplo, las radios (transmisor portátil de radio) utilizan este método de comunicación, ya que cuando se habla por radio se tiene que mandar el mensaje y luego mediante una señal en la conversación (comúnmente "cambio") indicarle a la otra persona que se ha finalizado. Esto es porque las dos personas no pueden transmitir simultáneamente.
